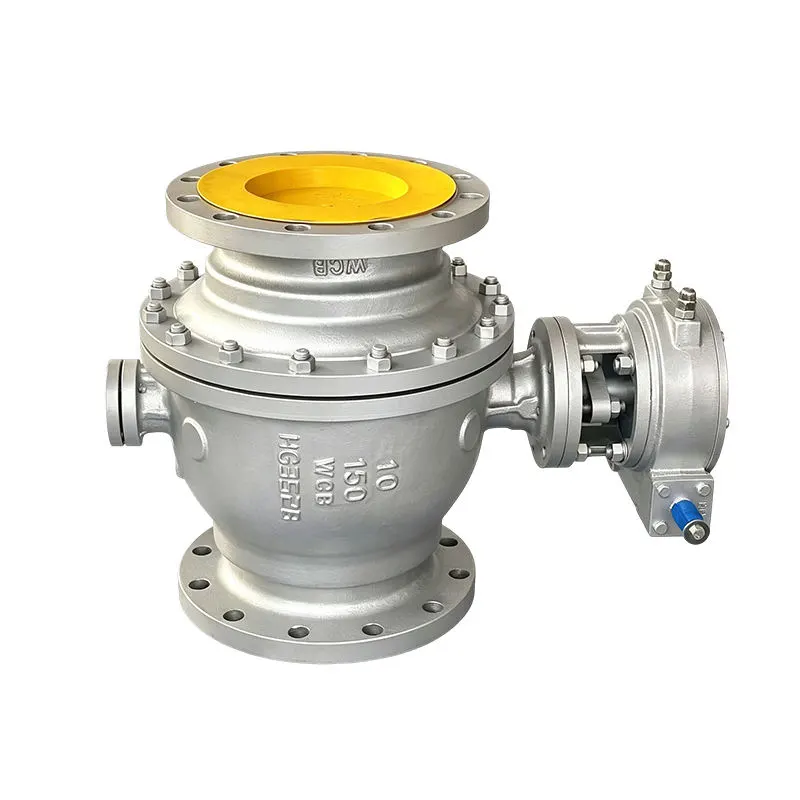

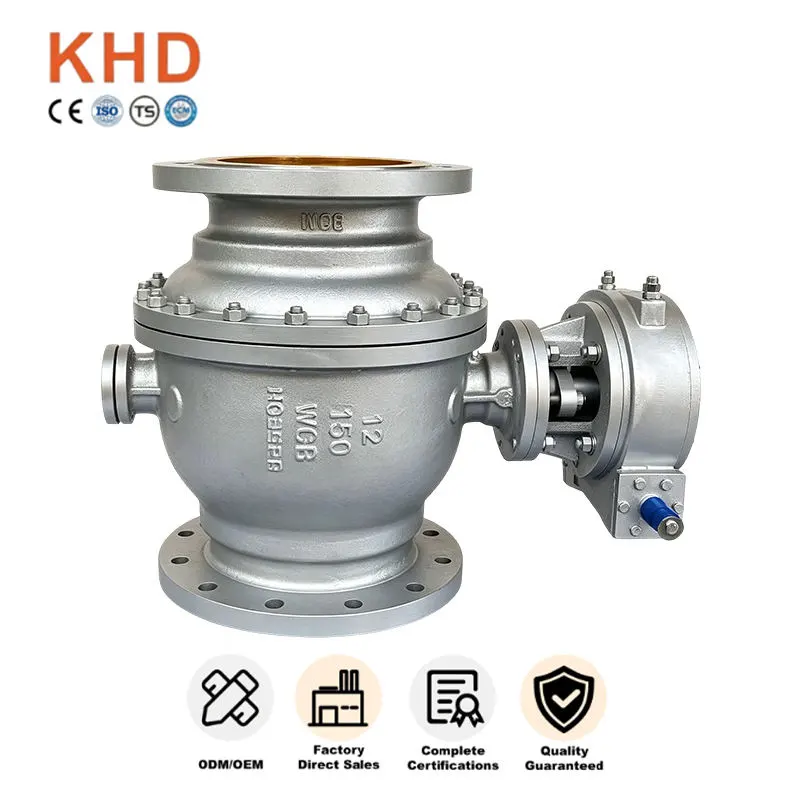

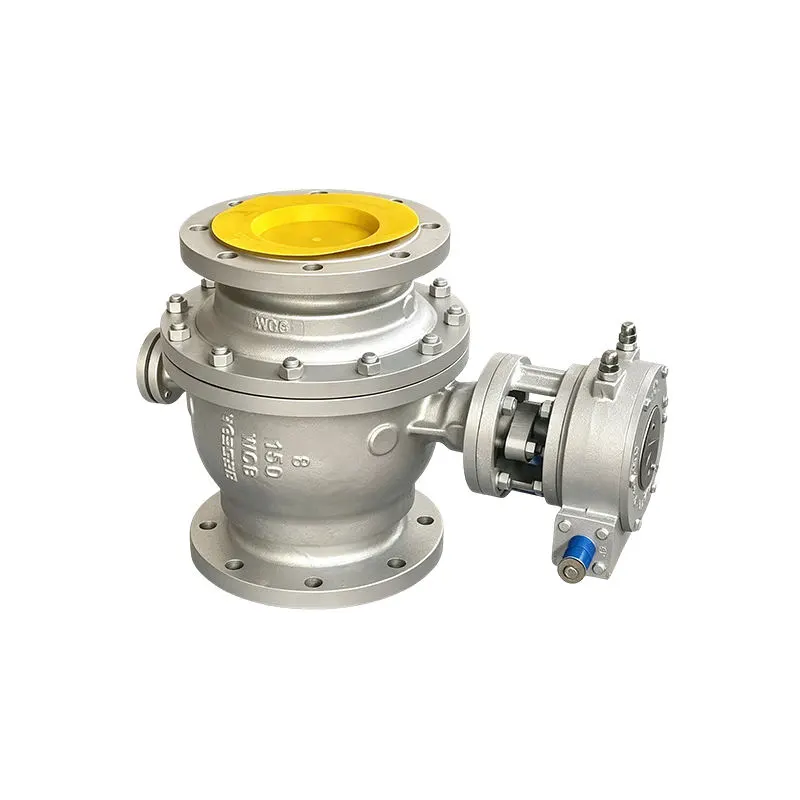

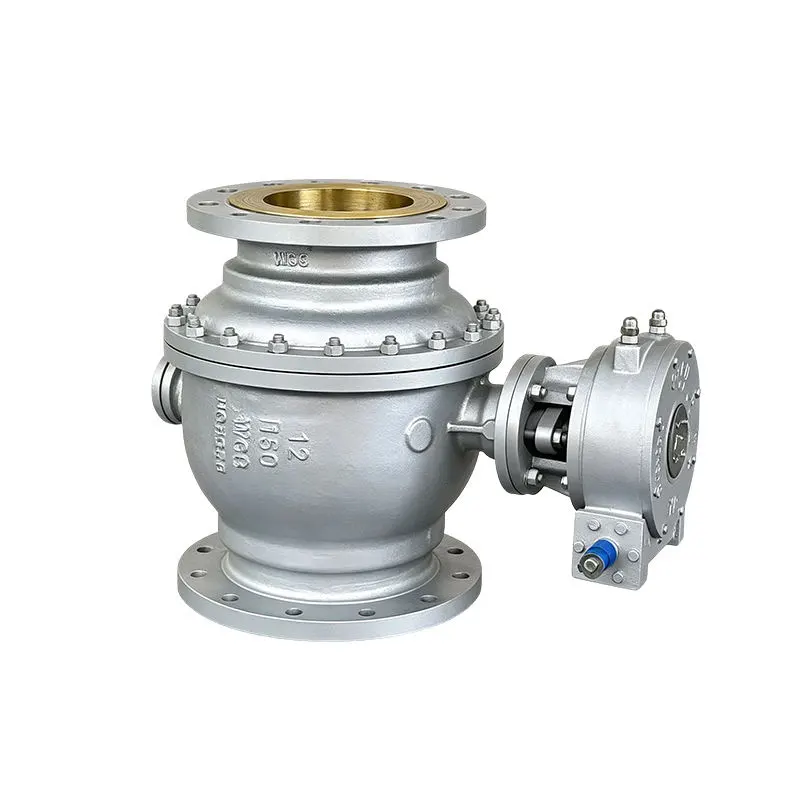

Фіксаваны шаравой кран з вугляродзістай сталі WCB

Фіксаваны шаравой кран WCB з вугляродзістай сталі - гэта цяжкі прамысловы кран, створаны для ізаляцыі трубаправода і кантролю патоку, выраблены Huadu Valve Group. Ён прымае канструкцыю цапфы з фіксаваным шарам і матэрыял з вугляродзістай сталі A216 WCB, добра падыходзіць для крытычных умоў працы трубаправода высокага ціску.

Гэты прамысловы клапан надзейна працуе пры бесперапыннай эксплуатацыі пад высокім ціскам і працяглым цыклам працы, шырока абраны для праектаў, дзе бяспека ўшчыльнення і працяглы тэрмін службы з'яўляюцца асноўнымі патрабаваннямі.

Сыравіна і структурныя перавагі

Корпус з вугляродзістай сталі прэміум-класа A216 WCB

Фіксаваны шаравой кран WCB з вугляродзістай сталі адліты з вугляродзістай сталі A216 WCB, што забяспечвае наступныя асноўныя вартасці:

-Высокая механічная трываласць і выдатная ўдаратрываласць

-Добрая тэмпературная адаптацыя супраць скокаў ціску і гідраўдараў

- Дастатковая таўшчыня сценкі для абслугоўвання высокага ціску

-Жорсткая праверка ліцця для ліквідацыі ўнутраных і паверхневых дэфектаў

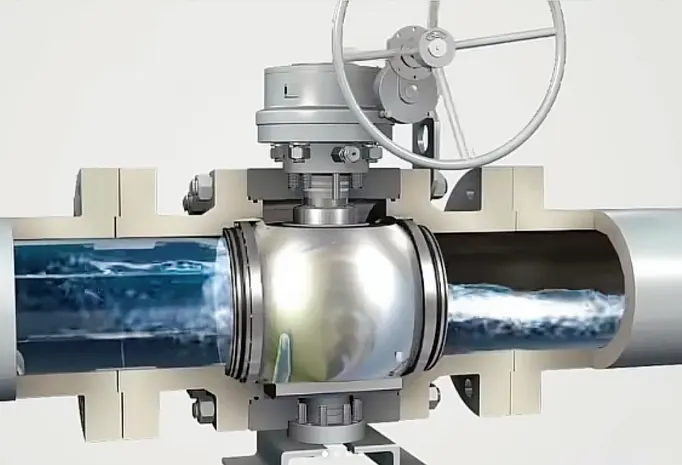

Канструкцыя з фіксаваным шарам, усталяваная на цапфе

У адрозненне ад звычайных плаваючых шаравых кранаў, наша цапфавая канструкцыя з фіксаваным шарам перадае вялікую нагрузку ціску ў трубаправодзе на верхні і ніжні апорныя валы. Мяч застаецца зафіксаваным у сваім становішчы, таму гнезды клапанаў нясуць толькі мінімальную кантактную сілу. Гэта значна памяншае ізаляцыю сядзення нават пры частых цыклах адкрыцця-закрыцця пад устойлівым высокім ціскам. Стабільнае двухнакіраванае ўшчыльненне прадухіляе ўцечку незалежна ад напрамку ціску, паляпшаючы бяспеку сістэмы для крытычна важных тэхналагічных цыклаў.

Аптымізаваная герметызацыя і ахоўная канструкцыя

Для гэтага фіксаванага шаравога крана з вугляродзістай сталі WCB абсталяваны спружынны вузел плаваючага сядзення. Убудаваныя спружыны кампенсуюць нязначны знос пасля тысяч аперацый, каб падтрымліваць прадукцыйнасць герметычнага закрыцця. Шток супраць выбуху служыць стандартнай функцыяй бяспекі ад рэзкіх скокаў ціску. Шматслаёвая графітавая ўпакоўка мінімізуе выкіды лятучых газаў вакол шчылін у штоку. Усе ўшчыльняльныя кампаненты спецыяльна падабраны для рабочых асяроддзяў высокага ціску і сярэдняй тэмпературы замест звычайных запасных частак.

Асноўныя атрыбуты

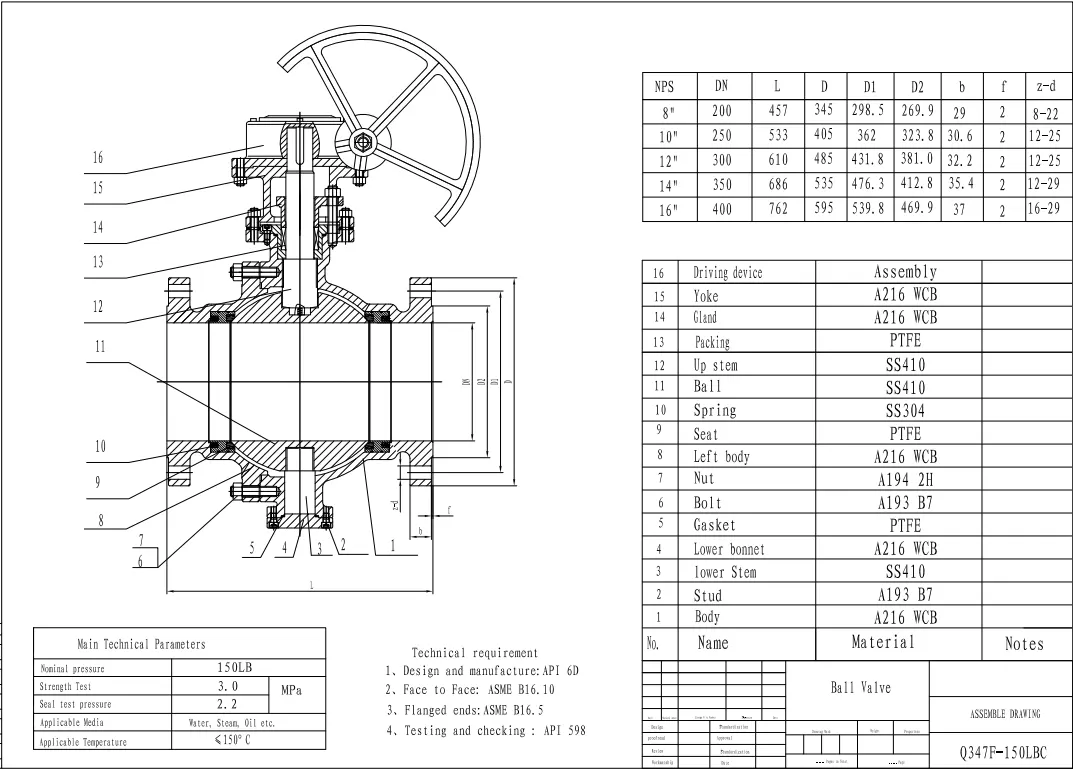

Тэхнічныя характарыстыкі

Стандартныя параметры

Памер: DN50-DN1200

Рэйтынг ціску: Class150-Class2500

Матэрыял: вугляродзістая сталь A216 WCB

Канструкцыя: нерухомы шаравой кран, усталяваны на цапфе

Дыяпазон тэмператур: -29 ℃ ~ 425 ℃

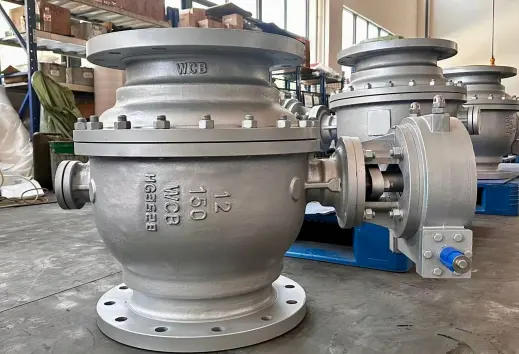

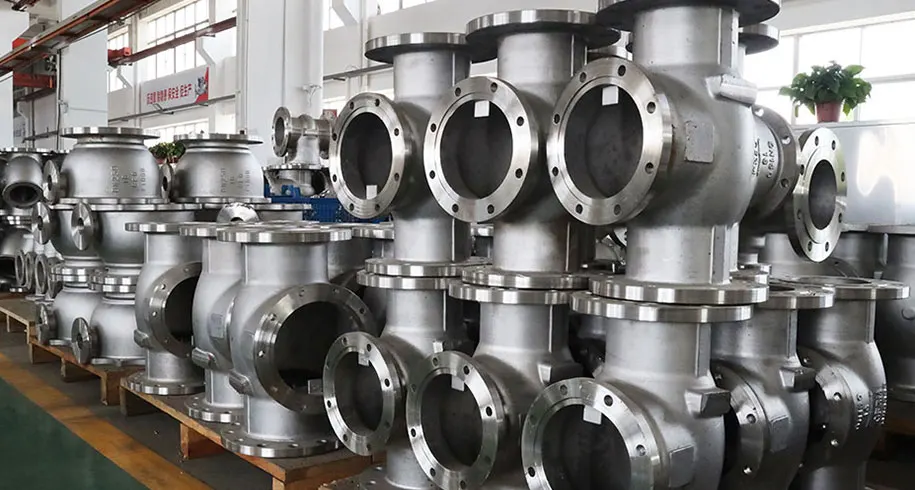

Вытворчы працэс

Фіксаваны шаравой кран з вугляродзістай сталі WCB праходзіць праз:

- Кваліфікаванае вытворчасць ліцця A216 WCB

- Тэрмічная апрацоўка для стабільнага ўласцівасці матэрыялу

- Прэцызійная апрацоўка з ЧПУ для герметызацыі паверхняў

- Зборка з адпаведнымі кампанентамі ўшчыльнення і прывада

Характарыстыкі

- Канструкцыя цапфы з нізкім зносам для частага абслугоўвання на ровары

- Надзейнае двухнакіраванае герметычнае адключэнне

- Нізкі ўзровень адмоваў сядзення пры пастаянным высокім ціску ў трубаправодзе

- Сумяшчальнасць з некалькімі варыянтамі прывада: ручной, пнеўматычны, электрычны

- Прызначаны для службы ізаляцыі пры поўным адкрыцці / поўным закрыцці

Вобласці прымянення

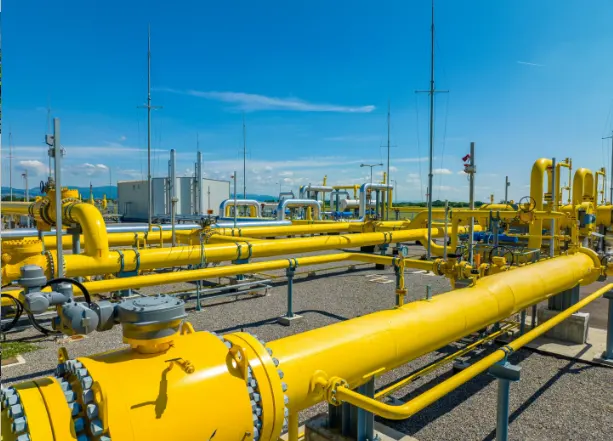

Нафтагазавая прамысловасць

Фіксаваны шаравой кран WCB з вугляродзістай сталі шырока прымяняецца ў:

- Магістральныя трубаправоды прыроднага газу

- тэхналагічныя лініі нафтаперапрацоўчага завода

- Аб'екты для перавалкі сырой нафты

- Сістэмы трубаправодаў газазборнай станцыі

Нафтахімічная прамысловасць

- Нафтахімічныя цыклы высокага ціску

- Галоўныя ізаляцыйныя трубаправоды тэхналагічнага блока

- Сярэднетэмпературныя некаразійныя і слабакаразійныя вадкасныя ланцугі

Энергетычная прамысловасць

- Асноўныя тэхналагічныя трубаправоды электрастанцыі

- Сістэмы ланцугоў цяжкіх прамысловых установак

Агульнапрамысловыя праекты

- Новая зборка канвеерных пакетаў праектаў EPC

- Работы па рэканструкцыі і мадэрнізацыі існуючых трубаправодаў

- Прамысловыя аб'екты з цяжкім доступам для абслугоўвання і высокімі патрабаваннямі бяспекі

Кантроль якасці і падтрымка праектаў

З'яўляючыся сертыфікаваным вытворцам клапанаў з сертыфікатамі ISO, CE і API, кожны фіксаваны шаравой кран WCB з вугляродзістай сталі праходзіць поўныя завадскія выпрабаванні перад адпраўкай, уключаючы гідрастатычныя выпрабаванні корпуса, выпрабаванні на герметычнасць сядла і праверку памераў. Для цяжкіх клапанаў вялікага памеру праводзіцца поўнае тэставанне без выбарачнага кантролю. Праверка сыравіны, праверка ліцця, кантроль зборкі і тэставанне гатовых клапанаў праходзяць праз увесь працоўны працэс вытворчасці. Сертыфікаты выпрабаванняў матэрыялаў і справаздачы аб праверцы могуць быць прадастаўлены для падачы тэндэру і прыёмкі аб'екта.

Гнуткія варыянты канфігурацыі даступныя ў адпаведнасці з умовамі працы на месцы, якія ахопліваюць розныя ступені ціску, камбінацыі ўшчыльняючых матэрыялаў і некалькі рэжымаў працы. Гнуткі MOQ падтрымлівае тэставанне ўзораў, пастаўку невялікіх партый і вялікія аб'ёмы заказаў на праекты. Фіксаваныя шаравыя краны Huadu Valve Group WCB экспартуюцца па ўсім свеце і атрымліваюць паўторныя заказы ад прамысловых кліентаў па ўсім свеце.

Як пабудавана ўшчыльненне сядзення і штока для даўгавечнасці ў рэальных умовах?

Для гэтага фіксаванага шаравога крана мы выкарыстоўваем канструкцыю плаваючага сядзення з спружынай. Унутраныя спружыны ўтрымліваюць сядзенне прыціснутым да паверхні мяча. Калі пасля тысяч аперацый адбываецца нязначны знос, спружыны могуць кампенсаваць невялікія зазоры, падтрымліваючы добрыя характарыстыкі ўшчыльнення з цягам часу. Канструкцыя ствала супраць выбуху ўбудавана ў якасці стандартнай функцыі бяспекі. Пры нечаканых скоках ціску ў трубаправодзе ён прадухіляе выдзіманне штока. Шматслаёвая графітавая ўпакоўка ўстаноўлена для ўшчыльнення штока, каб спыніць драбнюткія выкіды ў атмасферу вакол шчыліны штока. Гэтыя ўшчыльняльныя дэталі не з'яўляюцца агульнымі таннымі запаснымі часткамі; яны падбіраюцца ў адпаведнасці з умовамі працы пры высокім ціску і сярэдняй тэмпературы.
