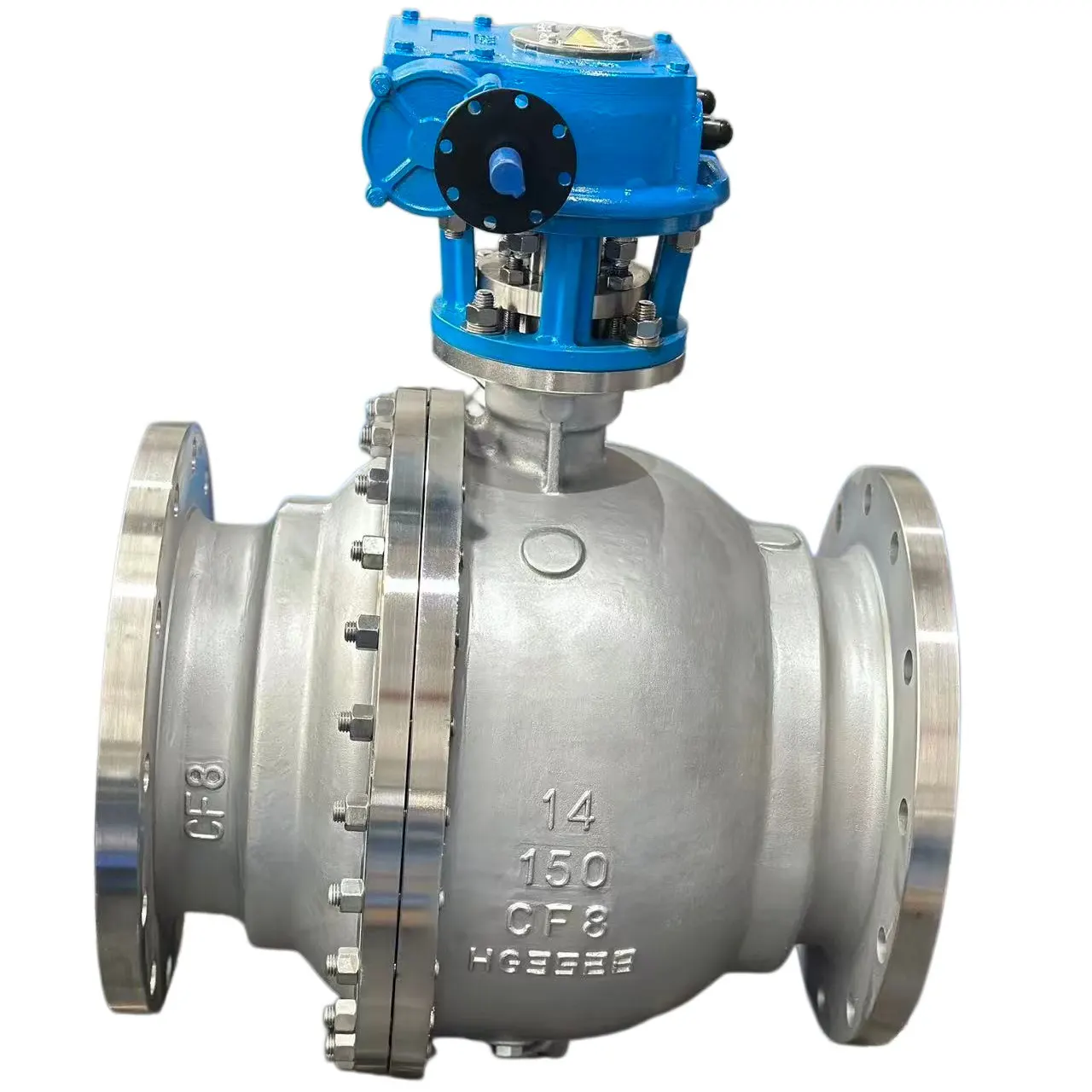

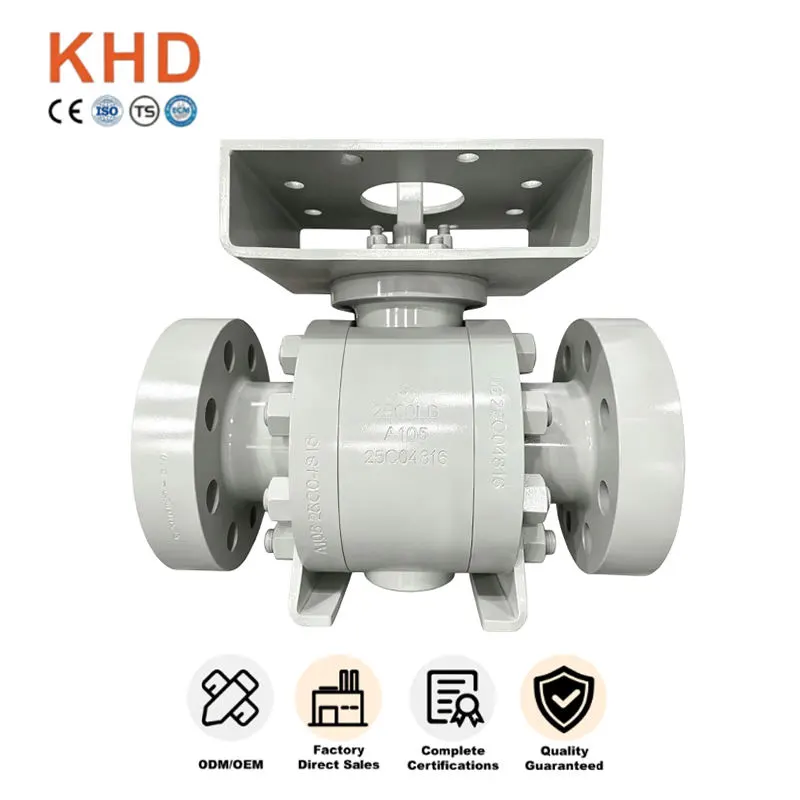

Нерухомы шаравой кран з нержавеючай сталі Каваны шаравой кран з фланцам

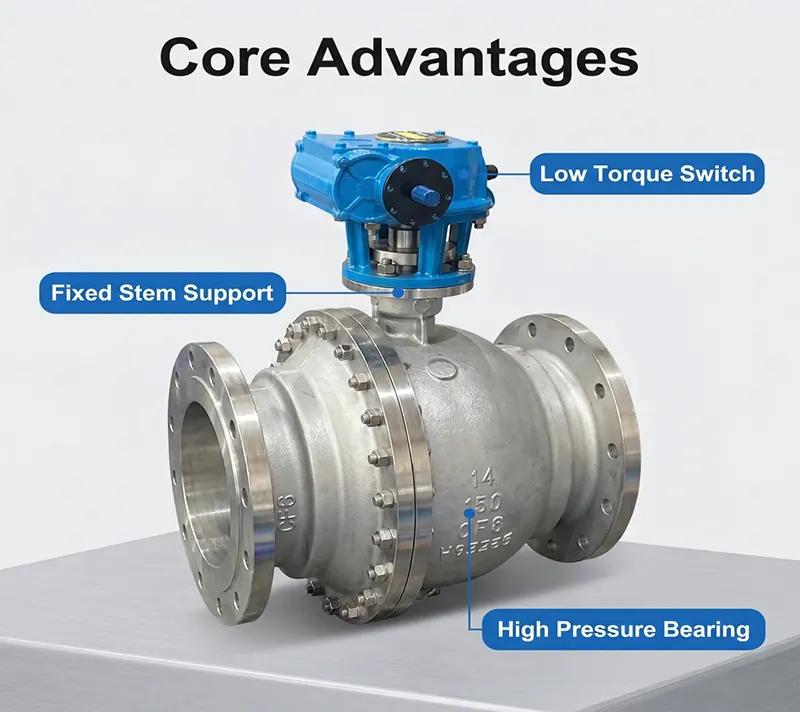

Асаблівасці прадукту

- Канструкцыя з нерухомым шарыкам, усталяваная на цапфе, падыходзіць для ўмоў працы з вялікім адтулінай і высокім ціскам.

- Каваны корпус клапана з шчыльнага матэрыялу, высокай механічнай трываласцю і добрымі антыкаразійнымі характарыстыкамі.

- Поўная канструкцыя порта, невялікі супраціў патоку, вялікая прапускная здольнасць, зручная для ачысткі трубаправода.

- Спружыннае плаваючае сядзенне забяспечвае двухнакіраванае герметычнае адключэнне і нізкі ўзровень уцечкі.

- Дызайн штока супраць выбуху, убудаваны ў антыстатычную і вогнебяспечную структуру, якая адпавядае API 607.

- Сядзенне з самаразгрузкай для ненармальнага залішняга ціску ў паражніны для павышэння бяспекі працы.

- Нізкі працоўны крутоўны момант, падтрымлівае частыя цыклы адкрыцця-закрыцця для доўгатэрміновай стабільнай працы.

Асноўныя атрыбуты

Структура прадукту

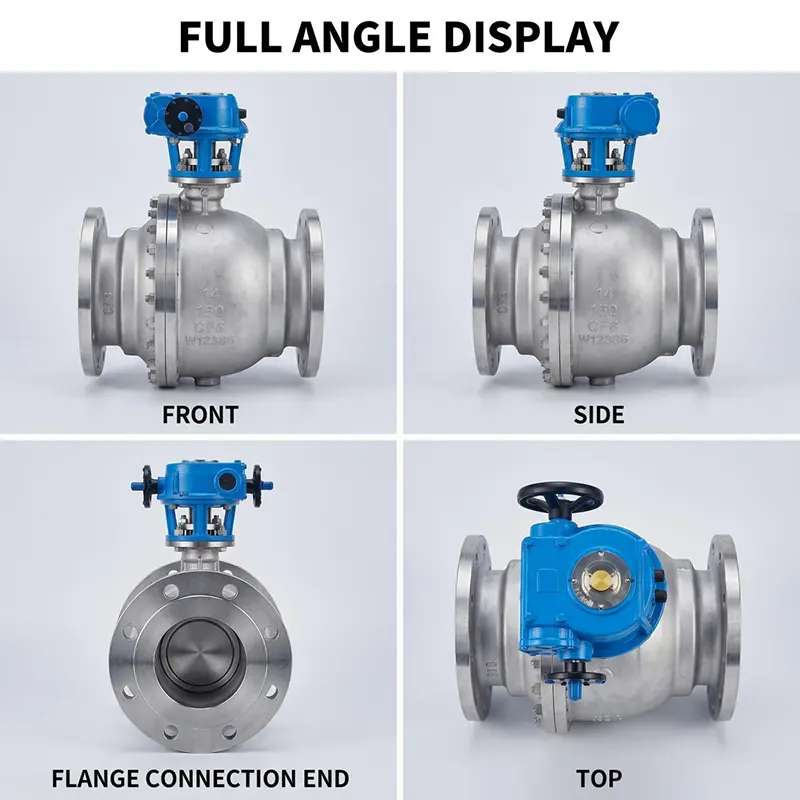

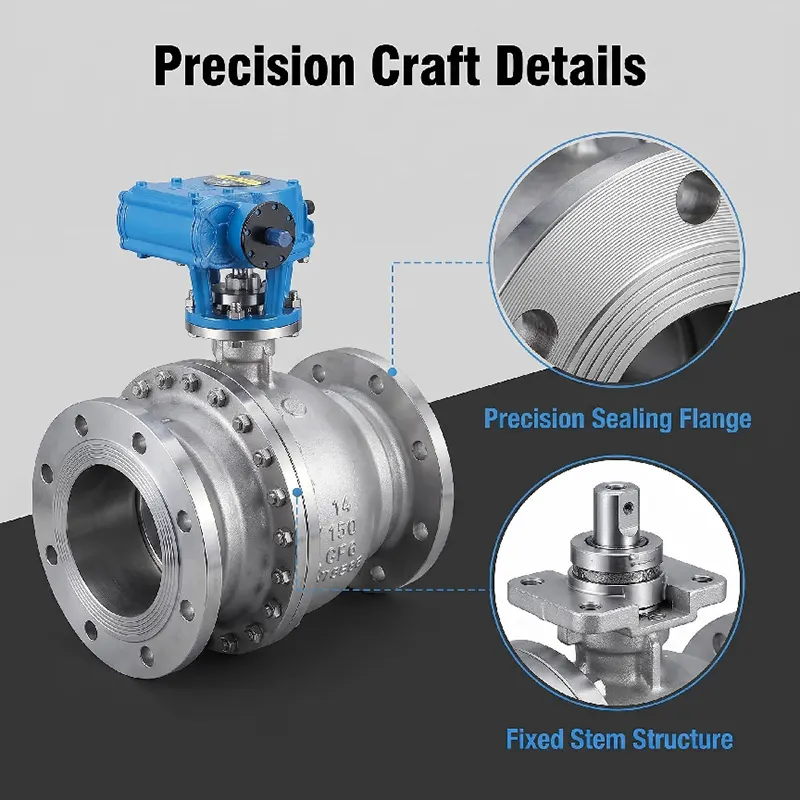

Гэта кованы фланцавы шаравой кран з фіксаваным шаравым кранам з нержавеючай сталі. Мяч падтрымліваецца верхнім і ніжнім валамі цапфы замест таго, каб плаваць сілай сядзення. Асноўныя кампаненты ўключаюць каваны корпус клапана, капот, фіксаваны шар, верхні і ніжні цапфы, плаваючыя сядзенні з папярэдняй нагрузкай спружыны, шток супраць выбуху, канцы фланцавых злучэнняў і верхнюю мантажную пляцоўку ISO 5211 для прывадаў. Па запыце можа быць прадастаўлена функцыя падвойнага блока і крывацёку. Варыянты тарца фланца: RF, RTJ.

- Корпус клапана / капот: каваная нержавеючая сталь A182 F304 / A182 F316L

- Мяч: каваная нержавеючая сталь з цвёрдым храмаваным пакрыццём або стэлітам

- Сцябло: нержавеючая сталь A182 F316

- Ушчыльненне сядзення: PTFE / RPTFE для мяккага ўшчыльнення; Stellite 6 цвёрды сплаў для цвёрдага ўшчыльнення металу

- Пракладка і ўшчыльняльнае кольца: FKM, PTFE, настроены для розных тэмпературных асяроддзяў

- Балты: балты з нержавеючай сталі B8 / B8M

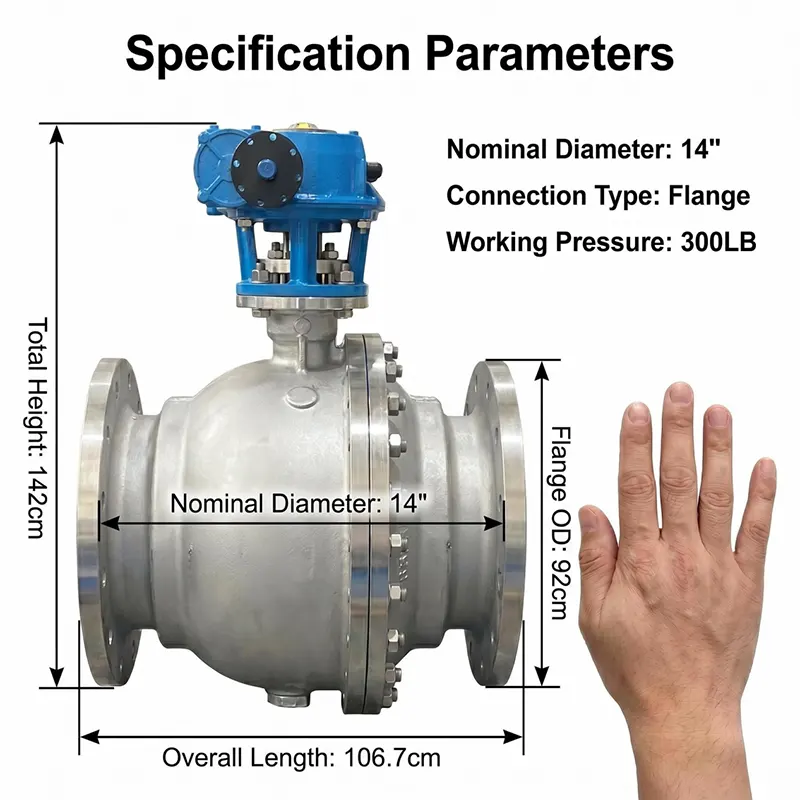

Дыяпазон ціску і тэмпературы

-Клас ціску: PN16-PN100, Class150-Class2500

-Працоўная тэмпература:

• Версія з мяккім ушчыльненнем: -29 ℃ ~ +200 ℃

• Металічная версія з цвёрдым ушчыльненнем: -29 ℃ ~ +425 ℃

-Стандарт выпрабаванняў: API 598, выпрабаванне корпуса ў 1,5 раза перавышае намінальны ціск; выпрабаванне сядзення ў 1,1 раза перавышае намінальны ціск

-Дыяпазон памераў: DN50-DN600 (NPS2"-NPS24")

Тыпы аперацый

-Ручны: аператар чарвячнай перадачы для вялікіх патрабаванняў крутоўнага моманту

-Пнеўматычны: пнеўматычны прывад адзінарнага / падвойнага дзеяння, з канцавым выключальнікам і электрамагнітным клапанам

-Электрычны: уключна-выключаны або мадулюючы электрычны прывад для дыстанцыйнага аўтаматычнага кіравання

-Гідраўлічнае / электрагідраўлічнае прывядзенне ў дзеянне даступна па спецыяльным запыце

Усе прывады падыходзяць для мантажнай платформы ISO 5211.

Прыкладанні

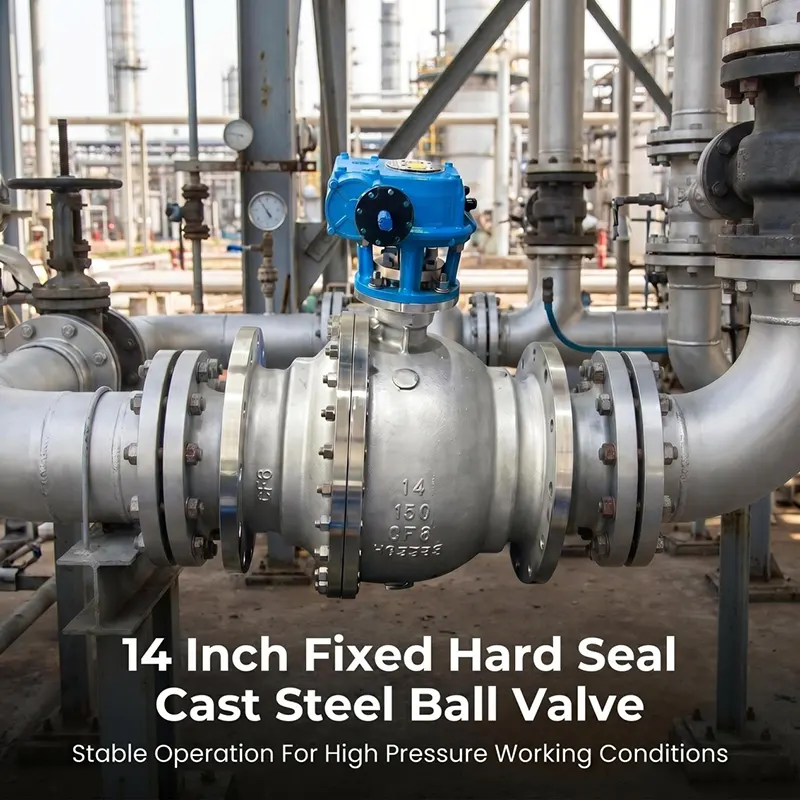

Шырока прымяняюцца для службы ўключэння-выключэння і ізаляцыі вадкіх, газавых і агрэсіўных асяроддзяў. У асноўным выкарыстоўваецца ў міжгародніх нафта- і газаправодах, нафтахімічных заводах, хімічнай апрацоўцы, вытворчасці электраэнергіі, ачыстцы вады, СПГ і іншых цяжкіх прамысловых праектах.

Чаму варта выбраць наш фіксаваны шаравой кран з нержавеючай сталі, каваны шаравой кран з фланцам?

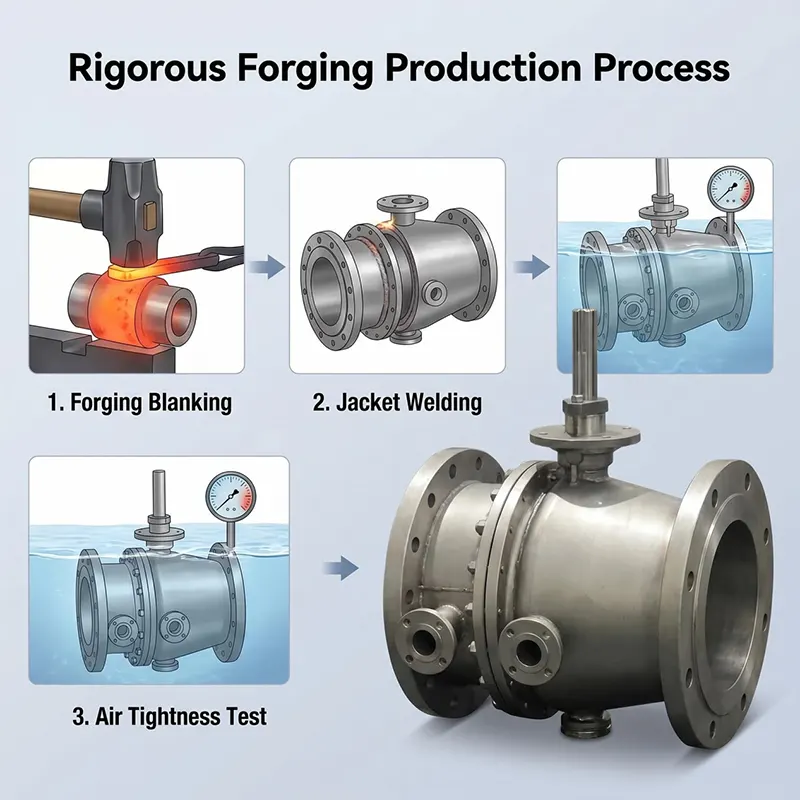

1. Прыміце поўны працэс кавання, унутраны кампактны матэрыял без дэфектаў сітаватасці ліцця, усталяваны цяжкі трубаправод высокага ціску.

2. Канструкцыя цапфы з фіксаваным шарыкам значна зніжае працоўны крутоўны момант для вялікіх працоўных умоў высокага ціску.

3. Строгі ўваходны кантроль матэрыялу, кожны клапан перад пастаўкай праходзіць поўнае гідрастатычнае выпрабаванне і выпрабаванне на герметычнасць газавага сядла.

4. Падтрымка двух версій з мяккім ушчыльненнем і цвёрдым ушчыльненнем у адпаведнасці з патрабаваннямі да розных тэмператур і асяроддзя.

5. Мы прапануем поўную тэхнічную падтрымку, агляд чарцяжоў і пасляпродажнае кіраўніцтва для вашага праекта.

Кіраўніцтва па закупках

Пры адпраўцы запыту падайце наступную інфармацыю:

1. Намінальны памер і клас ціску

2. Працоўнае асяроддзе, фактычная рабочая тэмпература

3. Тып ўшчыльнення: мяккае ўшчыльненне або металічнае цвёрдае ўшчыльненне

4. Тып працы (чарвячная перадача / пнеўматычная / электрычная і г.д.)

5. Фланец стандартны і тып фланца (RF / RTJ)

6. Спецыяльныя патрабаванні: супрацьпажарная бяспека, функцыя DBB, антыкаразійная апрацоўка і г.д.

Наш інжынер прапануе адпаведную прапанову ў адпаведнасці з вашымі ўмовамі працы.

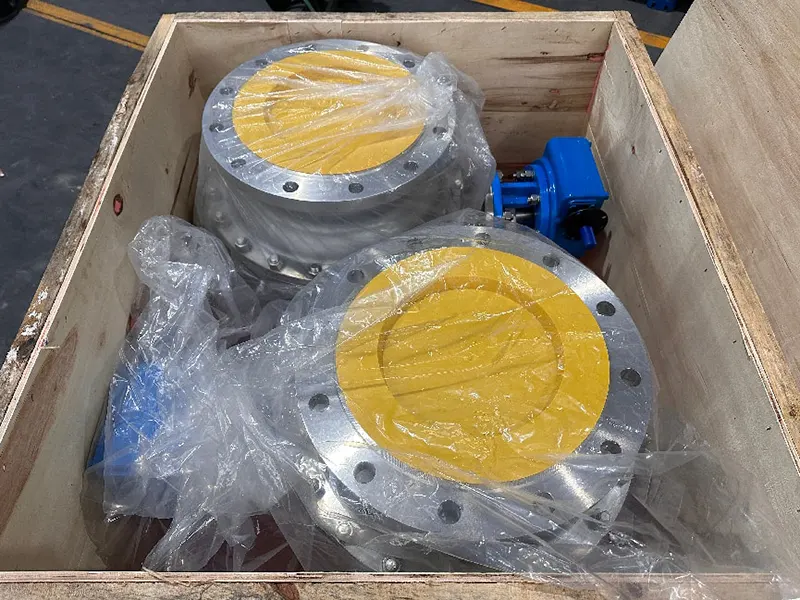

Упакоўка і дастаўка

Кожны клапан будзе ачышчаны і абаронены перад упакоўкай. Порты клапанаў зачыненыя пластыкавымі каўпачкамі, каб падтрымліваць унутраную паражніну ў чысціні. Клапаны спакаваныя ў цвёрдыя фанерныя скрыні, прыдатныя для марскіх перавозак. Мы падтрымліваем EXW, FOB, CIF, DAP і іншыя гандлёвыя ўмовы. Тавары могуць быць дастаўлены ў прызначаны марскі порт або на склад.

OEM і ODM

Мы прымаем заказы OEM і ODM. Мы можам наладзіць матэрыял корпуса, матэрыял ушчыльнення, стандартны фланец, спецыяльны падаўжальны шток, спецыяльную афарбоўку і маркіроўку лагатыпа ў адпаведнасці з чарцяжом заказчыка або тэхнічнымі патрабаваннямі. Гнуткі MOQ для праектных заказаў.

Праверка і выпрабаванні

Кожны клапан праходзіць поўную праверку перад адпраўкай у адпаведнасці са стандартам API 598.

- Уваходная праверка сыравіны: праверка хімічнага складу матэрыялу і механічных уласцівасцей, прадастаўленне запісу прасочвальнасці матэрыялу.

- Гідрастатычнае выпрабаванне абалонкі: у 1,5 раза перавышае намінальны ціск для корпуса клапана і вечка.

- Тэст на герметычнасць сядла: у 1,1 раза перавышае намінальны ціск, вадзяное або азотнае асяроддзе.

- Візуальны агляд, праверка памераў, фарбы і аздаблення паверхні.

- Па запыце кліента дапускаецца сведкавы тэст староннім інстытутам, такім як SGS, BV.

- Можа быць прадастаўлены поўны набор дакументаў, уключаючы сертыфікат выпрабаванняў матэрыялу MTC, пратакол гідравыпрабаванняў, сертыфікат адпаведнасці.

Кіраўніцтва па ўстаноўцы і абслугоўванню

- Старанна ачысціце трубаправод перад устаноўкай, каб ачысціць зварачны дзындра, пясок і смецце, пазбягаючы пашкоджання паверхні ўшчыльнення.

- Усталюйце клапан у правільным кірунку патоку, зацягніце балты фланца крыж-накрыж і раўнамерна.

- Не пакідайце клапан у напалову адкрытым становішчы на ​​працягу доўгага часу захоўвання або працоўнага стану.

- Для звычайнай працы перыядычна запускайце поўны цыкл адкрыцця і закрыцця, каб прадухіліць прыліпанне ўшчыльнення.

- Праверце фланцавае злучэнне, ушчыльненне штока на вонкавую ўцечку падчас звычайнага агляду месца.

- Замена зношаных дэталяў ўшчыльнення падчас планавага адключэння; выкарыстоўвайце адпаведны ўшчыльняльны матэрыял для працоўнага асяроддзя.

- Калі ён абсталяваны прывадам, рэгулярна правярайце крутоўны момант прывада і стан канцавога выключальніка.

Пасляпродажнае абслугоўванне

- Гарантыйны тэрмін: гарантыя 12 месяцаў, лічачы з даты адгрузкі, на вытворчыя дэфекты.

- Мы забяспечваем тэхнічную падтрымку, уключаючы агляд чарцяжоў, пацвярджэнне параметраў і кіраўніцтва па эксплуатацыі.

- Наша каманда інжынераў адказвае на тэхнічныя запыты на працягу 24 працоўных гадзін.

-Запчасткі (сядзенні, пракладкі, ушчыльненне штока) даступныя для паўторнага заказу.

-Тэхнічная кансультацыя на месцы можа быць арганізавана для заказаў буйнамаштабных праектаў.

Заўвага: Гарантыя НЕ распаўсюджваецца на пашкоджанні, выкліканыя няправільнай устаноўкай, няправільнай эксплуатацыяй або няправільным станам носьбіта.

Звязаныя рэкамендаваныя прадукты

-Плаваючы шаравой кран (2 шт./3 шт. шаравой кран з нержавеючай сталі)

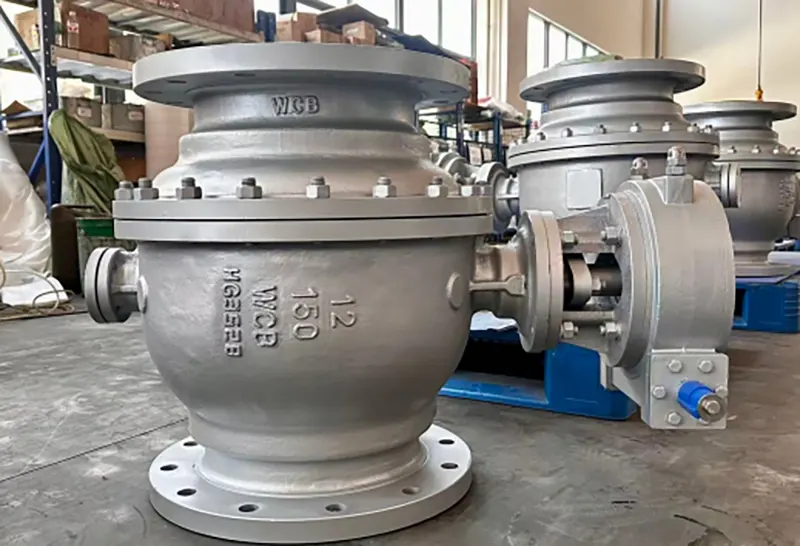

-WCB з вугляродзістай сталі з фіксаванай цапфой шаравой кран

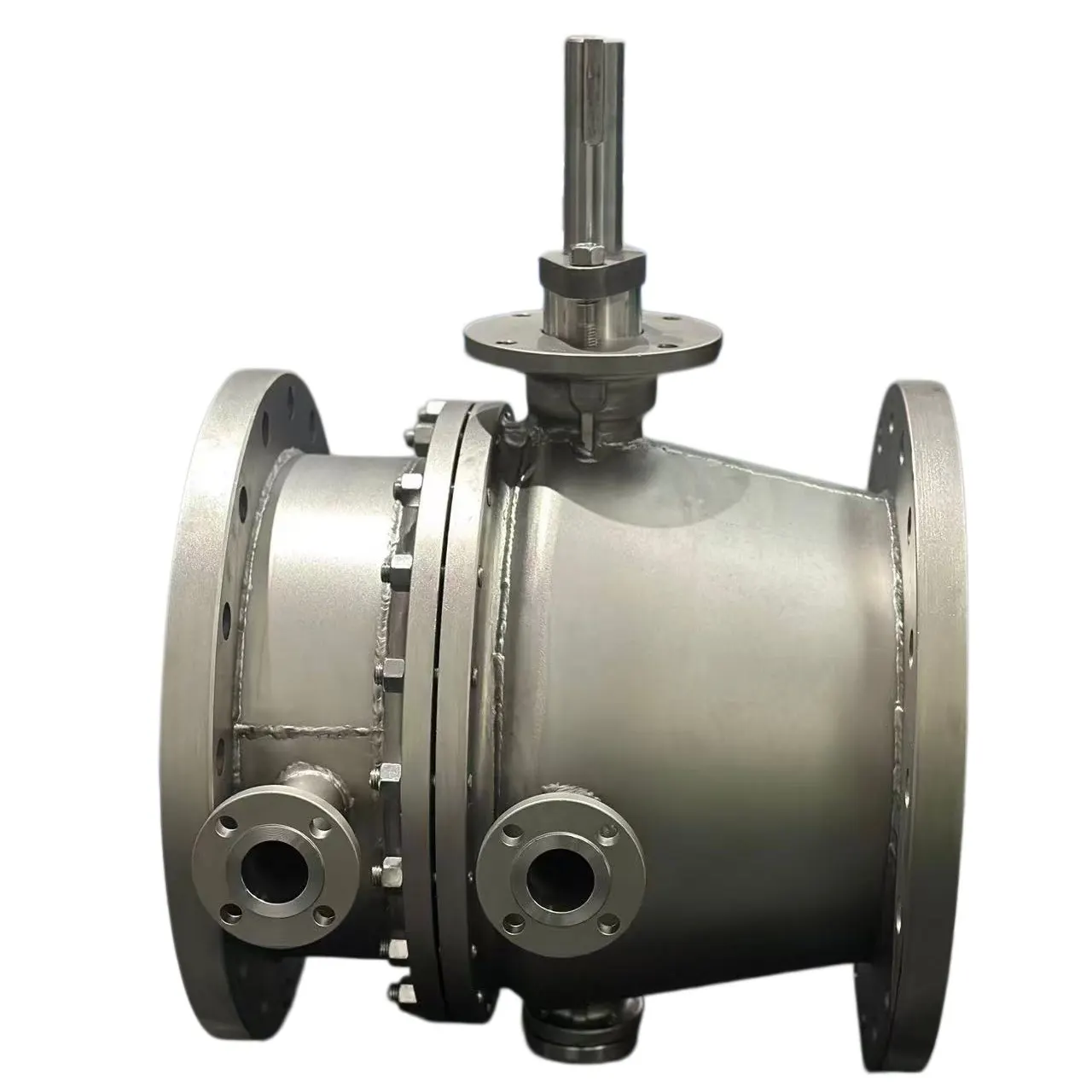

-Ізаляваны кашуляй нерухомы шаравой кран для асяроддзя высокай глейкасці

- Шаравой кран з пнеўматычным / электрычным поўным наборам прывадаў

- Металічны шаравой кран з цвёрдым ушчыльненнем для працы пры высокай тэмпературы

Моц нашага завода

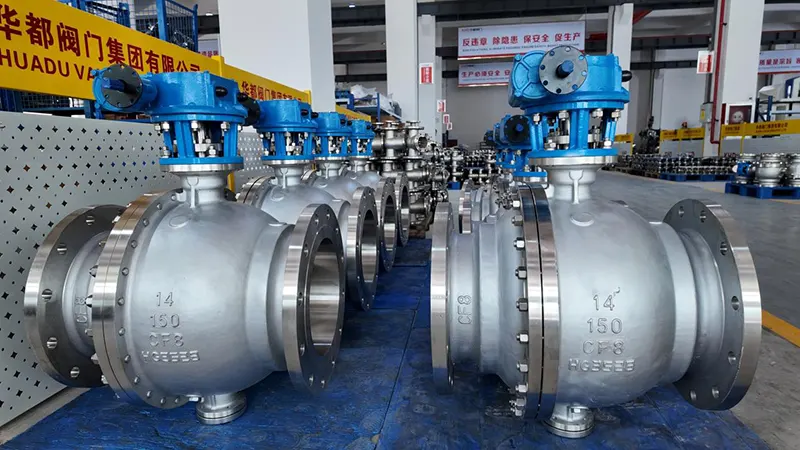

Кампанія Huadu Valve Group знаходзіцца ў кітайскім горадзе Вэньчжоу і спецыялізуецца на распрацоўцы прамысловай арматуры, каванні, механічнай апрацоўцы і зборцы. У нас ёсць поўныя вытворчыя лініі, уключаючы кавальскі цэх, цэх апрацоўкі з ЧПУ, зборачны цэх і незалежную выпрабавальную лабараторыю. Усе важныя вытворчыя працэсы завяршаюцца на ўласных прадпрыемствах, а не на аўтсорсінг. Мы маем багаты вопыт для замежных заказаў на нафтагазавыя, нафтахімічныя і водазабеспячэнне праектаў. Наша прадукцыя экспартуецца ў Паўднёва-Усходнюю Азію, Блізкі Усход, Еўропу і іншыя рэгіёны.

Тэлефануйце для запыту

Калі ласка, дашліце нам свае падрабязныя патрабаванні да ўмоў працы, уключаючы памер, ціск, асяроддзе, тэмпературу, тып працы і асаблівыя патрабаванні. Наша тэхнічная група ў бліжэйшы час ацэніць і падрыхтуе для вас афіцыйную прапанову. Вітаем заказ узораў і супрацоўніцтва ў вялікіх праектах.
