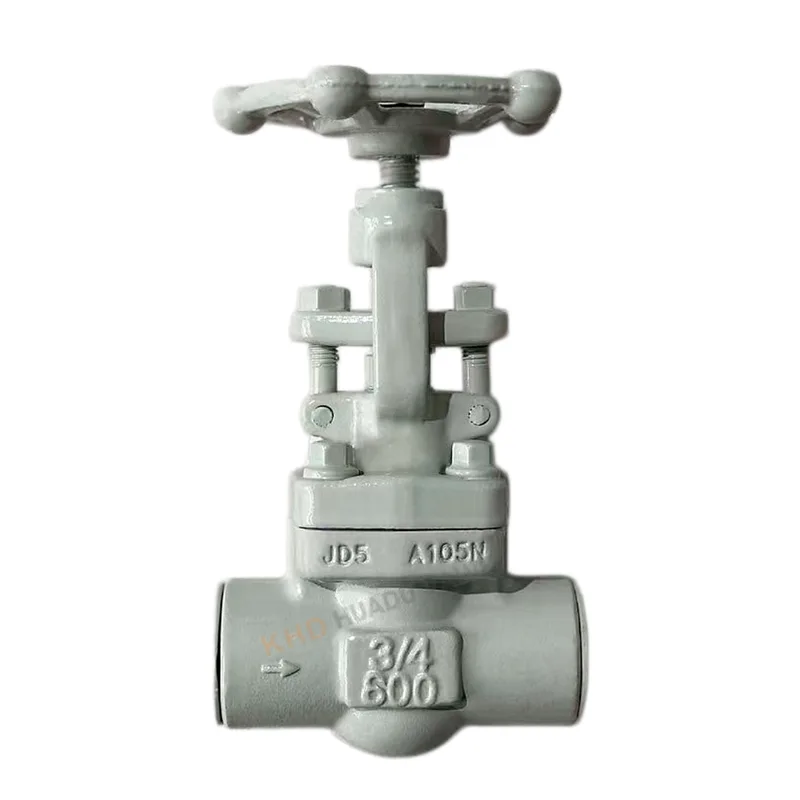

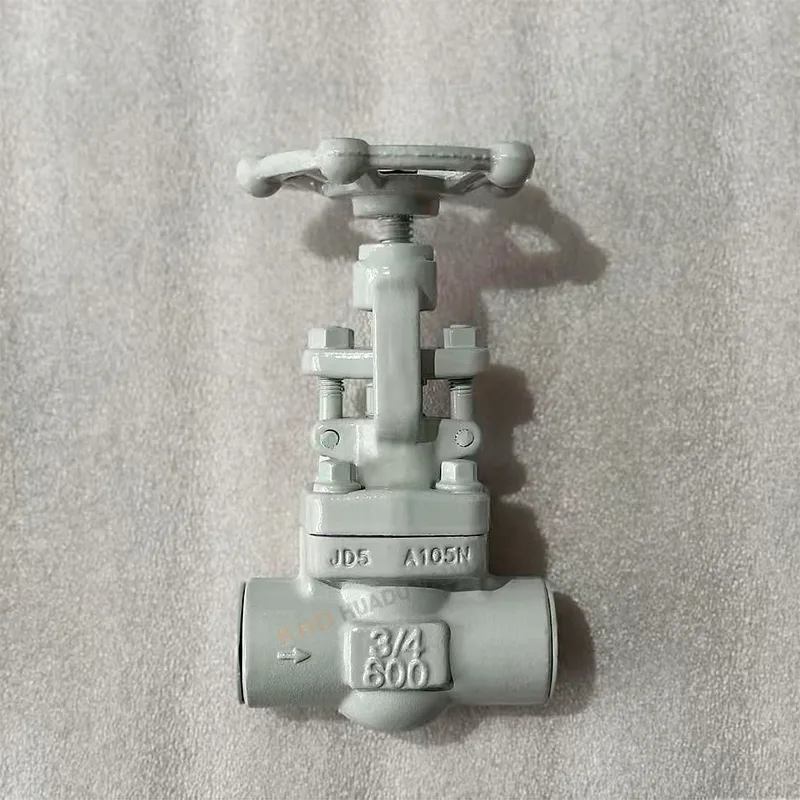

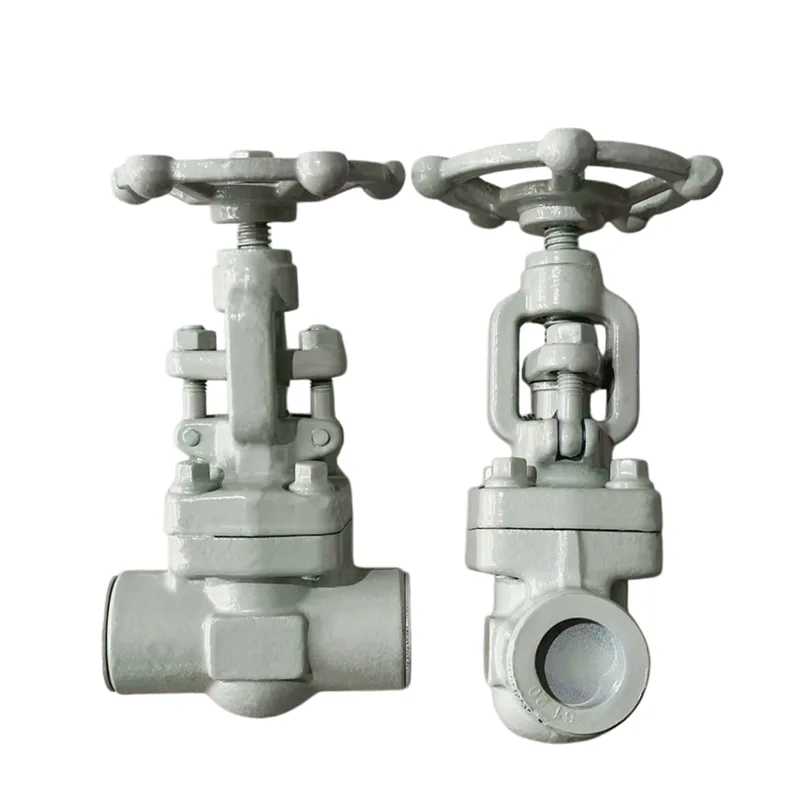

Зварная каваная засаўка

Зварная каваная засаўка - гэта прамысловая арматура высокага ціску, прызначаная для адкрыцця трубаправода і кантролю патоку. Вырабляецца Huadu Valve Group, ён выкарыстоўвае каваную вугляродзістую сталь A105N і падыходзіць для працоўных умоў класа 600. Ён шырока выкарыстоўваецца ў нафтавай, хімічнай, энергетычнай і паравых сістэмах высокага ціску, дзе бяспека і характарыстыкі герметычнасці маюць вырашальнае значэнне. Зварная каваная засаўка забяспечвае стабільную працу і працяглы тэрмін службы ў складаных прамысловых умовах.

Сыравіна і структурныя перавагі

Корпус з высакаякаснай каванай сталі

Каваная засаўка з раструбным зварваннем выраблена з каванай вугляродзістай сталі A105N, што забяспечвае:

Высокая трываласць і шчыльнасць

Выдатная ўдаратрываласць

Няма дэфектаў ліцця, такіх як пары або пясчаныя адтуліны

Строгая праверка матэрыялаў

Кожная партыя сыравіны правяраецца з дапамогай спектральнага аналізу, каб пераканацца:

Дакладны хімічны склад

Няма перапрацаваных або няякасных матэрыялаў

Стабільныя механічныя характарыстыкі

Перавагі зварнога злучэння

Тып злучэння кованой засаўкі з раструбам забяспечвае:

Моцная прадукцыйнасць ўшчыльнення

Better high-pressure resistance than flanges

Зніжэнне рызыкі ўцечкі ў крытычнай сістэме

Тэхнічныя характарыстыкі

Стандартныя параметры

Памер: DN15–DN50 (звычайны склад)

Намінальны ціск: клас 300 / клас 600

Матэрыял: каваная вугляродзістая сталь A105N

Тып: кованая засаўка з раструбам

Тэмпературны дыяпазон: ад -29°C да 570°C

Вытворчы працэс

Кованая засаўка раструбная зварная вырабляецца праз:

Інтэгральная коўка

Тэрмаапрацоўка (працэс нармалізацыі)

Прэцызійная апрацоўка з ЧПУ

Характарыстыкі

Дакладнасць паверхні ўшчыльнення на мікронным узроўні

Прадукцыйнасць герметызацыі без уцечак

Плыўная праца без закліноўвання

Suitable for high-temperature steam systems

Вобласці прымянення

Нафтагазавая прамысловасць

Зварная кованая засаўка шырока выкарыстоўваецца ў:

Нафтаперапрацоўчыя трубаправоды

Сістэмы перадачы масла

Аб'екты прыроднага газу

Хімічная прамысловасць

Хімічныя трубаправоды высокага ціску

Сістэмы кантролю агрэсіўнай вадкасці

Сістэмы ўваходу/выхаду рэактара

Энергетычная прамысловасць

Параправоды

Цеплаэнергетычныя сістэмы

Кандэнсатаправоды

Агульнапрамысловае выкарыстанне

Трубаправоды высокага ціску малога дыяметра

Сістэмы ізаляцыі абсталявання

Прыкладання для ахоўнага адключэння

Асноўныя атрыбуты

FAQ

Што такое зварное злучэнне раструбам?

Зварное злучэнне - гэта спосаб злучэння труб, пры якім труба ўстаўляецца ў паглыблены раструб, а затым зварваецца звонку. Ён звычайна выкарыстоўваецца ў сістэмах высокага ціску малога дыяметра.

У выпадку зварной кованой засаўкі труба ўстаўляецца ў гняздо канца клапана і зварваецца, каб утварыць трывалае злучэнне, устойлівае да ўцечак.

Асноўныя асаблівасці зварнога злучэння раструбам

Высокая трываласць і ўстойлівасць да ціску

Выдатная прадукцыйнасць герметызацыі

Падыходзіць для невялікіх трубаправодаў DN15–DN50

Зніжэнне рызыкі ўцечкі ў параўнанні з разьбовымі злучэннямі

Распаўсюджаны ў нафтавых, газавых і паравых сістэмах

Ці варта разбіраць прыварныя краны перад зваркай?

Так, безумоўна. Перад устаноўкай кованой засаўкі з раструбам НЕ варта часткова сабраць яе падчас зваркі.

Правільная ўстаноўка:

Зніміце ўнутраныя кампаненты, калі магчыма (або пераканайцеся, што клапан цалкам адкрыты)

Устаўце трубу цалкам у раструб

Захоўвайце невялікі пашыральны зазор (~1,5–2 мм)

Выконвайце зварку толькі на вонкавым стыку

Перад эксплуатацыяй клапана дайце яму астыць

Важныя заўвагі:

Пазбягайце перагрэву корпуса клапана

Не дапускайце траплення зварачнага дзындры ў паражніну клапана

Перад зваркай пераканайцеся ў правільным выраўноўванні

Няправільная зварка можа пашкодзіць ўшчыльняльныя паверхні і паменшыць тэрмін службы клапана.

У чым розніца паміж OS&Y і капотам на нітах?

Гэта дзве розныя канструкцыі, якія выкарыстоўваюцца ў засаўках.

OS&Y (Знешні шруба і хомут)

Разьба штока знаходзіцца па-за корпусам клапана

Бачны рух штока паказвае на адкрыты/закрыты статус

Больш лёгкае абслугоўванне і кантроль за працай

Распаўсюджаны ў супрацьпажарных і прамысловых сістэмах

Капот на нітах

Капот злучаны з корпусам клапана балтамі

Internal stem design (not externally visible)

Кампактная структура

Шырока выкарыстоўваецца ў агульных прамысловых прымяненнях

Простае параўнанне:

OS&Y = знешняя бачнасць + просты кантроль працы

Капот на нітах = кампактная + эканамічная канструкцыя

Абодва тыпы могуць прымяняцца ў зварных кованых засаўках у залежнасці ад патрабаванняў праекта.
