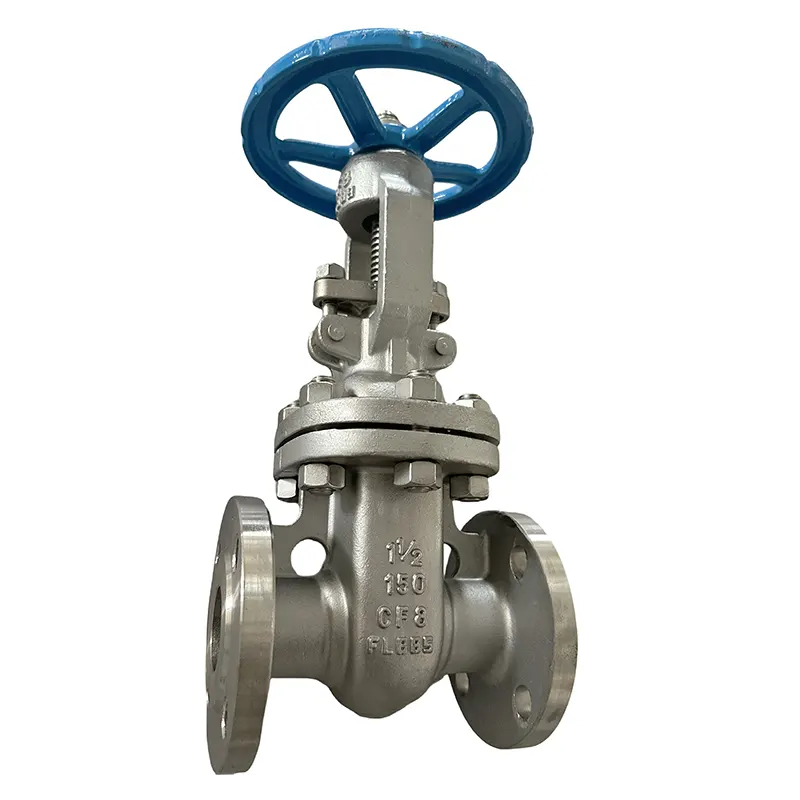

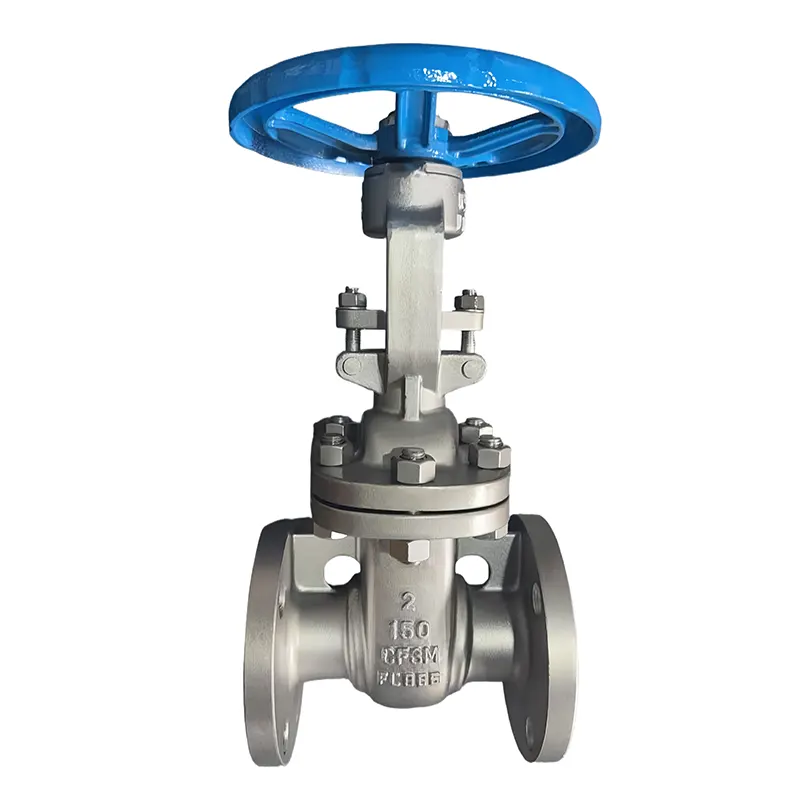

Засаўка з фланцавым канцом

Ці існуюць якія-небудзь істотныя адрозненні паміж фланцавым злучэннем і разьбовым злучэннем на засаўках?

Для злучэння труб і клапанаў у фланцавых злучэннях выкарыстоўваюцца адпаведныя фланцы, балты і пракладкі. Яны падыходзяць для труб вялікага дыяметра і прамысловых ліній высокага ціску. Разборка для рамонту простая, а прадукцыйнасць герметычнасці застаецца стабільнай надоўга.

Рэзьбавыя канцы закручваюцца непасрэдна на невялікія трубы без фланцаў. Яны каштуюць танней і займаюць менш месца для ўстаноўкі, але падыходзяць толькі для невялікіх ліній нізкага ціску. Рэзьбавыя злучэнні схільныя прасочвацца пры высокай тэмпературы і ў цяжкіх умовах працы, і іх пазней складана разабраць.

Асноўныя атрыбуты

Ці можна выкарыстоўваць фланцавыя засаўкі для запаволення або рэгулявання патоку вадкасці?

Мы наогул не рэкамендуем дросселирование патоку з фланцавымі засаўкамі. Гэтыя клапаны прызначаны выключна для цалкам адкрытых або цалкам закрытых станаў.

Трымаючы клін напалову адкрытым, хуткая цякучая асяроддзе можа бесперапынна ўздзейнічаць на ўшчыльняльную паверхню, што прывядзе да драпін і хуткага зносу сядзення, што прывядзе да пастаяннай уцечкі. Частковае адкрыццё таксама выклікае моцную вібрацыю і гідраўдар, які пашкоджвае клапан і падлучаныя трубаправоды. Запорныя або шаравыя краны значна больш падыходзяць, калі патрабуецца рэгуляванне расходу.

Якія звычайныя дыяпазоны памераў і намінальныя паказчыкі ціску звычайна ўваходзяць у фланцавы канец засаўкі?

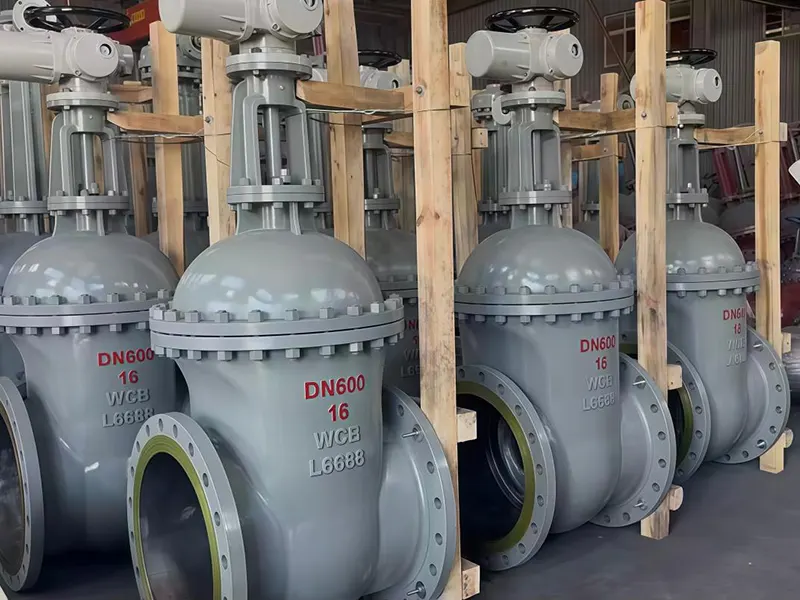

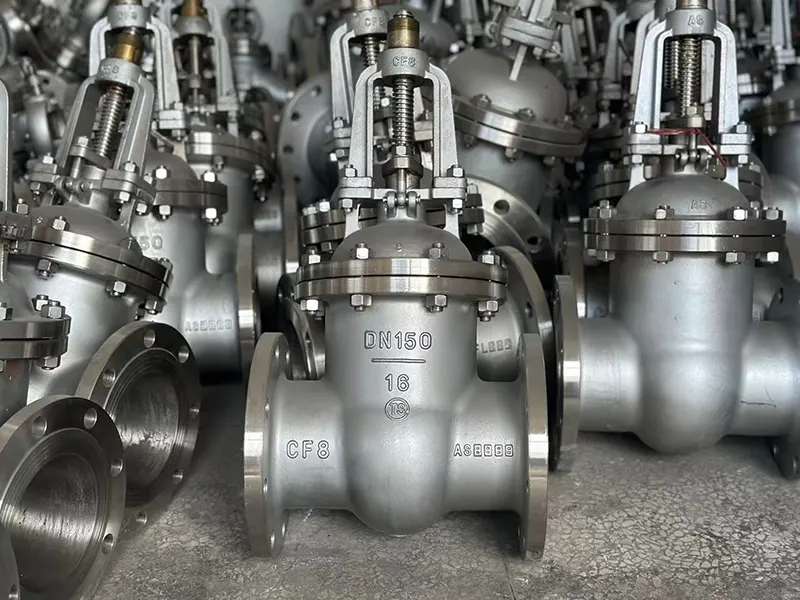

Агульныя намінальныя памеры ахопліваюць DN50 да DN1200. DN80, DN100, DN150, DN200 і DN300 - нашы самыя прадаваныя памеры для прамысловых і муніцыпальных праектаў.

Стандартныя класы ціску ўключаюць дзве асноўныя сістэмы:

стандарт GB PN10, PN16, PN25, PN40; ANSI клас 150, клас 300, клас 600.

PN16 і клас 150 падыходзяць для большасці трубаправодаў вады, пара і агульных хімічных трубаправодаў, у той час як больш высокія ўзроўні ціску спраўляюцца з высокатэмпературнай парай і нафтахімічнымі працоўнымі сцэнарыямі.

Якая тыповая сыравіна выкарыстоўваецца для вытворчасці фланцавых засаўкі?

Матэрыялы корпуса клапана і кліну выбіраюцца ў залежнасці ад асяроддзя і тэмпературы:

Вугляродзістая сталь WCB: наш асноўны выбар, надзейная трываласць для звычайнага масла, вады і пары сярэдняй тэмпературы

Нержавеючая сталь SS304 / SS316: антыкаразійная, ідэальна падыходзіць для трубаправодаў хімічных вадкасцей і марской вады

Каўкі чыгун: эканамічны выбар для муніцыпальных сістэм чыстай вады з нізкім ціскам

Таксама падбіраюцца розныя ўшчыльняючыя прыналежнасці: графітавыя ўшчыльняльнікі для высокатэмпературнага пара, RPTFE для слабых каразійных асяроддзяў і цвёрды сплаў Stellite для зносастойкіх ушчыльняльных паверхняў высокага ціску.

Якія штодзённыя дзеянні па тэхнічным абслугоўванні засаўкі з фланцавым канцом?

Выкананне рэгулярных простых праверак можа павялічыць тэрмін службы засаўкі.

Пераканайцеся, што вы толькі цалкам адкрываеце або цалкам закрываеце клапан, не пакідайце яго напалову адкрытым, бо гэта хутка сапсуе ўшчыльненне.

Кожныя некалькі месяцаў правярайце балты фланца. Зацягніце ўсе аслабленыя і заменіце старыя пракладкі, калі вы выявіце ўцечкі вакол злучэння.

Час ад часу наносіце спецыяльную змазку на стрыжань клапана, каб ручка круцілася плаўна, не захрасаючы.

Ачысціце клапан ад пылу і хімічных назапашванняў звонку, каб спыніць адукацыю іржы на корпусе і фланцах.

Калі клапан усё яшчэ цячэ, калі ён цалкам зачынены, разбярыце яго, каб ачысціць або замяніць зношаныя кліны і ўшчыльняльныя сядзенні.

Калі клапан не будзе выкарыстоўвацца некаторы час, пакіньце яго цалкам адкрытым і накрыйце шток, каб абараніць яго ад іржы і бруду.
